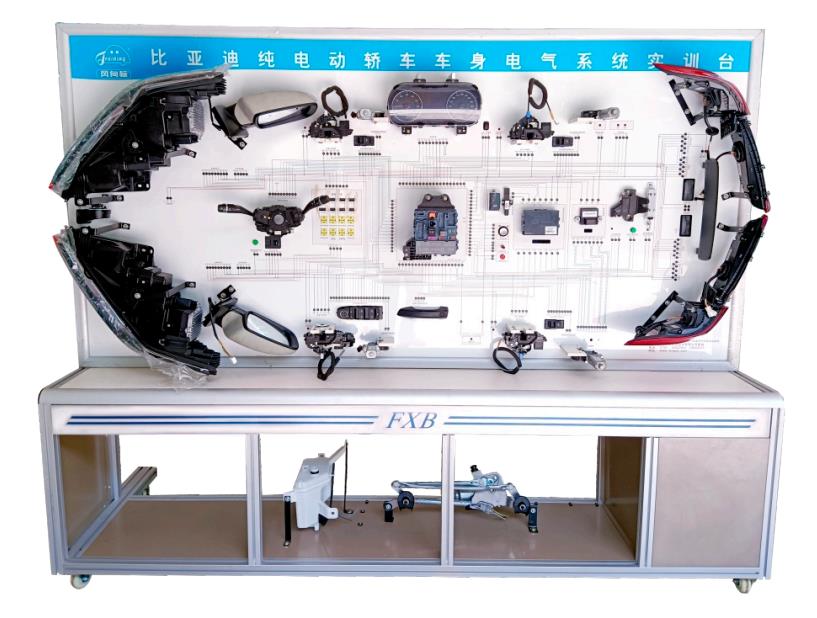

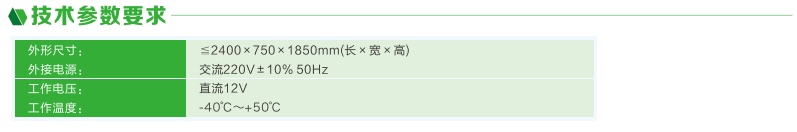

該設備采用比亞迪秦EV純電動汽車車身電器實物為基礎，充分展示汽車配電模塊系統、儀表系統、燈光系統、雨刮系統、喇叭系統、外后視鏡系統、電動車窗系統、門鎖系統、智能鑰匙防盜系統、網關系統等汽車電器各系統的組成結構，展示車身電器所有模塊，并可在上面進行動靜態數據采集和實現車身電器功能等實訓;配備機械設置系統，采用鍍金U型插頭，設故方法可靠穩定，滿足多元化設故需求,適用于高等職業技術院校普通教育類學院和培訓機構對車身電器理論和維修實訓的教學需要。

1.各主要部件安裝在實訓臺上，斷電后可以方便拆裝、檢修實訓，讓學員在拆裝檢修過程掌握燈光電器系統零部件拆裝要點;

2.配電模塊系統檢測與維修，進行近光燈繼電器，遠光燈繼電器，晝行燈繼電器，喇叭繼電器，雨刮繼電器，電動車窗繼電器，及配電保險絲檢測與維修實訓;

3.前燈尾燈檢測與維修，可進行前照燈總成拆裝實訓，前照燈控制電路檢測維修實訓，尾燈總成拆裝實訓，尾燈控制電路檢測維修實訓，燈光組合開關拆裝與控制線路檢測實訓，燈光控制模塊外部電路檢測與維修實訓;

4.組合儀表系統檢測與維修，可進行儀表總成拆裝實訓門控?zé)簟x表指示燈、警告燈電路檢測與維修實訓，控制線路連接邏輯關系分析實訓;

5.洗滌系統檢測與維修，可進行刮水電機電路檢測與維修實訓，刮水電機拆裝，洗滌系統電路檢修與維修，洗滌電機和水壺拆裝實訓;

6.喇叭系統檢測與維修，可進行喇叭拆裝及控制電路檢測，喇叭分貝檢測等實訓;

7.車窗系統檢測維修，可進行電動車窗升降電機拆裝實訓，電動車窗升降電機電路檢測與維修實訓，電動車窗開關控制電路檢測及拆裝檢修實訓;

8.車門系統檢測維修，可進行車門電機拆裝實訓，車門電機電路檢測與維修實訓，車門開關控制電路檢測及檢修實訓;

9.智能鑰匙控制系統檢測維修，可進行智能鑰匙控制系統邏輯分析，高頻接收信號的作用及分析，啟動按鈕的作用及檢測，天線的作用及檢修，無鑰匙進入和無鑰匙啟動等實訓;

10.網關系統檢測維修，可進行通信波形分析，舒適網動力網等信號故障設置檢測實訓;

11.實訓臺面板上每個系統線路都裝有測量端子及噴繪圖，直觀看出系統的連接邏輯關系:

12.配備機械故障設置系統，采用鍍金U型插頭，設故方法可靠穩定，可設置故障點不少于60個，由教師設置故障，學員分析并查找故障點，掌握實車故障處理能力。
