一、產品簡介

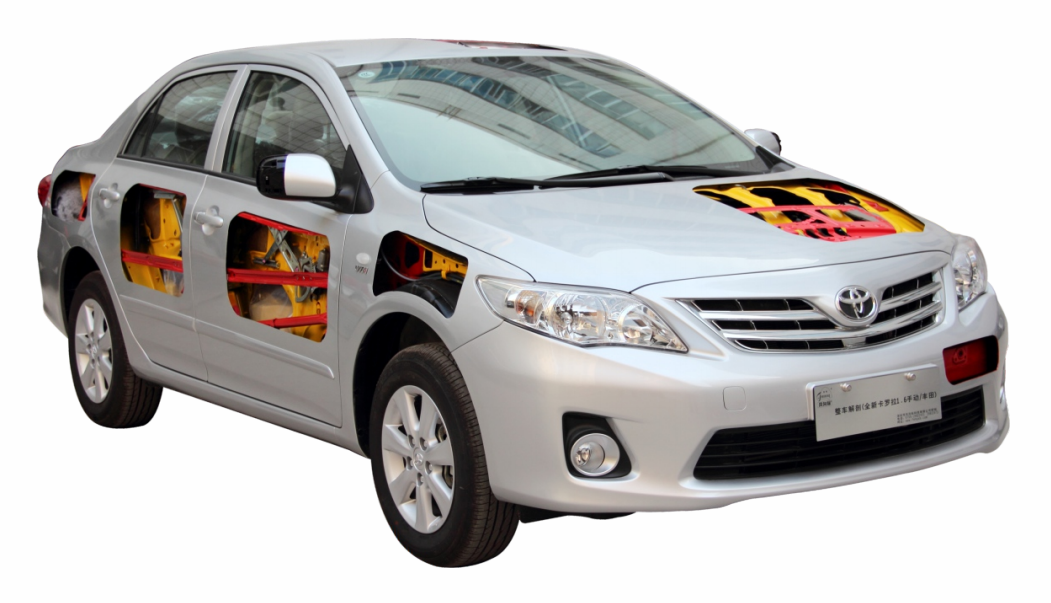

該設備采用原廠整車進行剖切處理，全面展示汽車各系統的內外結構，各系統部件齊全，剖面位置合理，能清楚展示內部結構和部件的運動情況，適合于汽車構造理論和維修實踐的教學需要。

二、組成結構

完整整車（含發動機、底盤、車身、電器等）

三、功能特點

1. 保留完整的傳動系統、控制系統，整車能獨立駕駛運行，主要剖切車身鈑金、內飾等部位。

2. 保留完整的電器、電控系統，各部分工作正常，具體為; 整車在縱向總體上采用階梯剖（車頭部分剖左半側蒙皮，車頭以后部分剖右半側蒙皮），剖切左側前后門、機倉蓋、頂部、部分底板、儀表臺用于展示汽車各總成安裝位置; 設備鈑金部件切割整齊、噴漆牢固，用不同顏色標示不同結構，性能可靠，使用安全; 保留的覆蓋件、內飾及漆色無明顯損傷，剖切部位整齊，用膠條包邊;保持整車關鍵支承部位的作用; 剖切后能清楚展示車身線束、懸架、電器設備。

3.可充分展示整車的組成和結構、傳動系統的總體結構及 工作原理、懸架系統的結構和工作原理、制動和轉向系統的結構和工作原理、空調系統的蒸發箱，配風系統的結構、全車線束的走向、電動車窗和中央門鎖系統內部結構和工作過程、主要車身系統的鋼架結構等。
