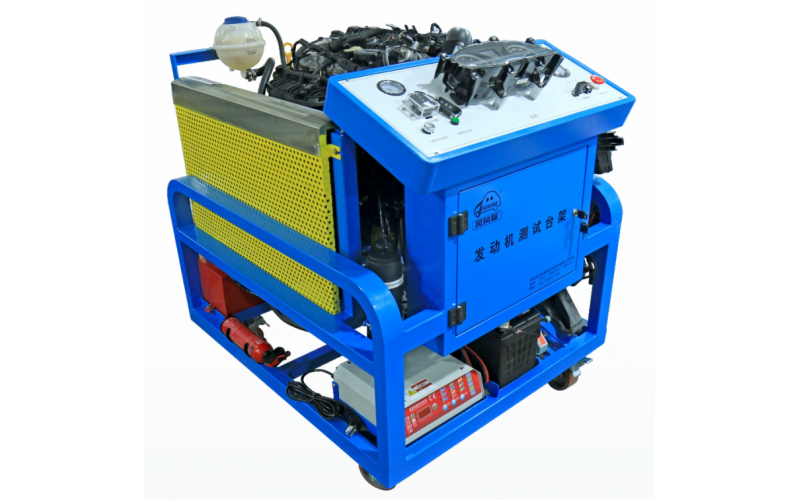

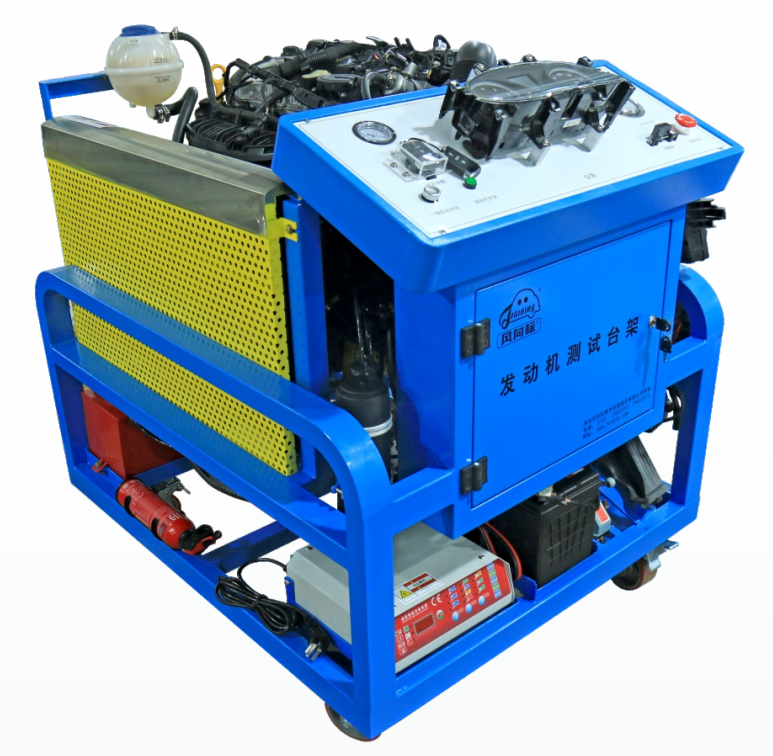

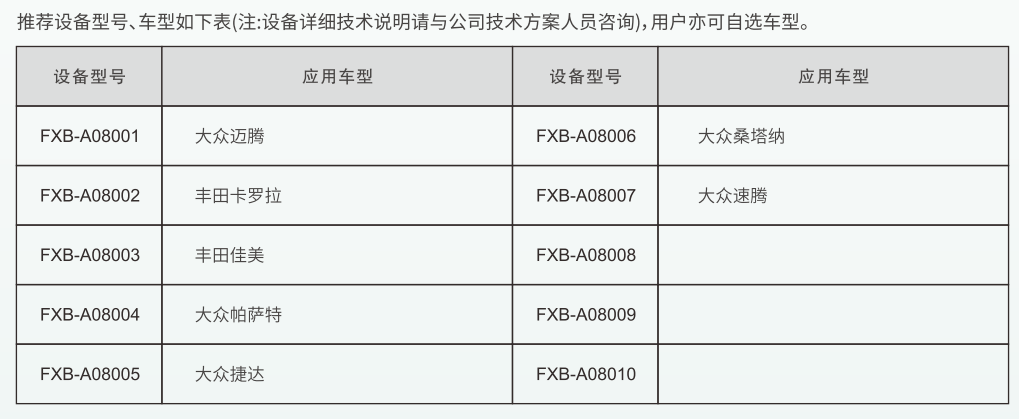

一、產品簡介（注∶ 以大眾邁騰B8為例） （不同車型功能配置參數以實際為主）

該設備采用大眾EA888原廠電控汽油發動機為基礎，能真實展示發動機系統的外觀構成，以及發動機起動、怠速、加減速的正常運行狀態，臺架安裝汽車儀表、燃油表、機油壓力表、進氣岐管真空表能顯示燃油系統壓力、潤滑系統壓力、發動機轉速和冷卻液溫度等發動機主要參數狀態，通過儀器儀表正確進行測量并排除發動機正常運轉不良的所有故障，從而培養選手不但具有發動機輸入輸出部件測試能力，還鍛煉選手故障邏輯診斷思維方法，提高電控發動機故障診斷及排除的能力。

二、功能要求

1.真實可運行的大眾EA888原廠電控汽油發動機，充分展示電控汽油發動機的組成結構和工作過程。

2.臺架安裝汽車儀表、燃油表、機油壓力表、進氣岐管真空表能顯示燃油系統壓力、潤滑系統壓力、發動機轉速和冷卻液溫度等發動機主要參數狀態。

3. 實訓臺面板上安裝有檢測端子，檢測孔大小2mm，可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。

4.實訓臺安裝有故障設置盒，可對傳感器的信號和執行器電路進行斷路、短路和虛接等故障設置。根據實驗臺的功能和故障點設置開發設計電路改變傳感器、執行器等信號，從而影響發動機的正常工作，呈現預設的故障現象。具體故障設計代碼如下所示∶

4.1.故障點名稱∶空氣流量傳感器;故障屬性∶斷路、短路、虛接;

4.2.故障點名稱∶進氣溫度傳感器;故障屬性∶斷路、短路;

4.3.故障點名稱∶發動機轉速傳感器;故障屬性∶斷路、短路;

4.4.故障點名稱∶凸輪軸位置傳感器;故障屬性∶斷路、短路、虛接;

4.5.故障點名稱∶冷卻液溫度傳感器;故障屬性∶斷路、短路、虛接;

4.6.故障點名稱∶油門踏板位置傳感器;故障屬性∶斷路、短路、虛接;

4.7.故障點名稱∶節氣門位置傳感器;故障屬性∶斷路、短路、虛接;

4.8.故障點名稱∶燃油壓力傳感器;故障屬性∶斷路、短路、虛接;

4.9.故障點名稱∶爆震傳感器;故障屬性∶斷路、短路;

4.10.故障點名稱∶氧傳感器;故障屬性∶斷路、短路、虛接;

4.11.故障點名稱∶燃油泵繼電器 （油泵模塊）;故障屬性∶斷路、虛接;

4.12.故障點名稱∶1-4點火線圈;故障屬性∶斷路、虛接;

4.13.故障點名稱∶1-4噴油器;故障屬性∶斷路、虛接;

4.14.故障點名稱∶電子節氣門電機;故障屬性∶斷路、虛接;

5.實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。

6.可對正時皮帶或鏈條、進氣歧管、排氣歧管等進行拆裝;

7.提供臺架發動機對應中英文維修手冊和電路圖以及發動機傳感器與執行器零部件。

三、產品工藝要求

1.采用實訓和示教一體化設計，在操控設備的同時能270度視角觀測到發動機運行狀態和儀表數值，方便多人教學;

2.底架采用鐵通，鈑金包覆，前后采用鈑金柜體支撐，堅固耐用，兩臂采用鈑金沖壓模一體成型，兩層拼裝，美觀大方。設備前端采用鋁

合金型材面提升設備質感;

3.金屬表面采用噴涂處理，面板圖采用UV打印，色彩豐富，圖像清晰逼真;

4.兩臂可拆卸，方便發動機的拆裝作業;設備面板可放倒，方便遠距離運輸;

5.采用仿機器人造型設計，環抱式展示，整體造型簡潔大氣;

6.高溫、高壓、機械運行部位有防護隔離并粘貼安全警示標示貼，設備主體被環繞式包圍， 有效保證師生安全;

7.設備底部安裝帶鎖止裝置的萬向腳輪，腳輪的承載力應大干輪上重量的2倍，在室內移動時腳輪轉動自如、無卡滯;

四、安全和可靠性要求

1.電氣部分符合GB4793.1有關要求，在正常工作條件下防電擊，各可觸及的零部件均不帶電。

2.在明顯位置配置急停開關。

3.使用的供油油管具有耐油性，能承受高于燃油系統正常油壓3倍以上的壓力，所有接口應連接牢固，密封良好且不易脫落。

4.使用的冷卻液管路和卡扣質量、接口連接牢固程度以及冷卻液過熱安全防護不低于原車要求。

5.蓄電池、燃油箱及排氣管之間保持安全距離，對排氣管采取隔熱措施。

6.高溫、旋轉件部位設有安全防護措施，在明顯位置配安全警示標志。

7，外殼上易干接觸的邊緣、凹凸物、開孔，等類似物均采用圓滑設計。

8.配備滅火器或自動滅火裝置。

五、基本配置（每臺）

大眾EA888發動機總成、線束總成與保險絲繼電器盒、發動機電控系統、儀表總成、發動機防盜系統、蓄電池（外接充電器）、起動系統、充電系統、冷卻系統、燃油供給系統、排放系統、進氣系統、操作控制臺、測量面板、診斷插座、發動機移動支架、便捷式充電系統、手動故障設置盒等。
