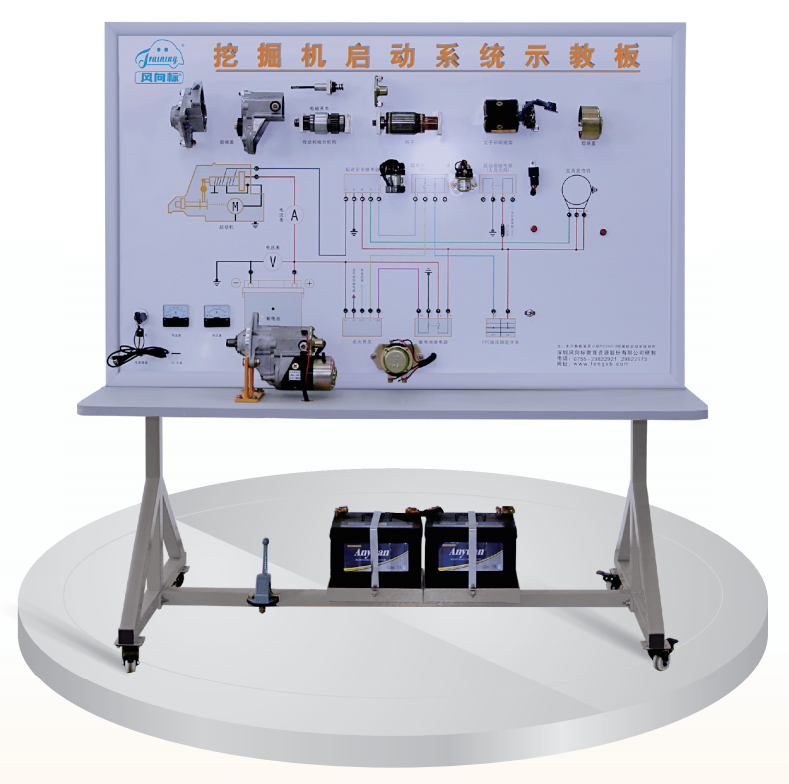

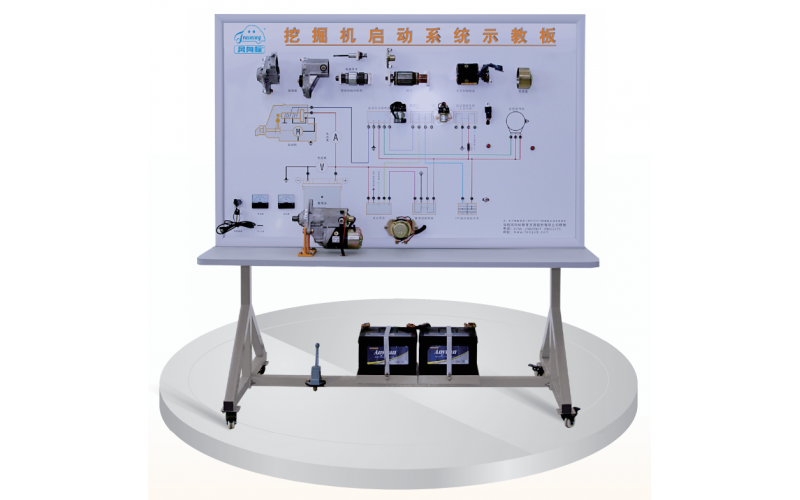

產品簡介（以小松PC200-8為例）

該設備采用小松PC200-8挖掘機原車啟動系統實物為基礎，充分展示挖掘機啟動系統的組成結構和工作過程。適用于中高等職業技術院校、普通教育類學院和培訓機構對挖掘機啟動系統理論的認知和維修實訓的教學需要。

技術參數

外形尺寸∶ 1600*700*1700MM（長*寬*高）工作電壓∶DC24V

工作環境溫度∶-40℃～+50℃

基本配置

檢測控制面板、點火開關、保險絲、起動機總成、起動機總成分解部件、起動安全繼電器、蓄電池繼電器、電壓表、電流表、蓄電池、電源總開關、安全手柄開關、智能故障設置和考核系統，移動臺架（帶自鎖腳輪裝置）。

適用機型∶小松、三一、柳工、沃爾沃、卡特

功能特點

·真實可運行的挖掘機啟動系統，充分展示挖掘機啟動系統的組成結構。

·操作啟動開關，起動馬達工作，真實演示挖掘機起動系統的工作過程。通過面板上的電壓表、電流表可觀察起動過程中起動電流和蓄電池電壓的變化過程。

·示教板面板采用4mm厚耐腐蝕、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖，表面噴涂光油;學員可直觀對照電路圖和實物，認識和分析挖掘機起動系統的工作原理。

·示教板面板上安裝有檢測端子，可直接在面板上檢測啟動系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。

·示教板面板部分采用1.5mm厚模具成型鋁合金框架結構，外形美觀;底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40CM左右的桌面，方便放置資料、輕型檢測儀器等。

·示教板面板上安裝有起動機總成分解部件，可直觀認識起動機的組成結構。

·配備智能化故障設置和考核系統（詳細介紹見附 1)

配套軟件

啟動系統實訓軟件（詳細介紹見附2）
