產品簡介

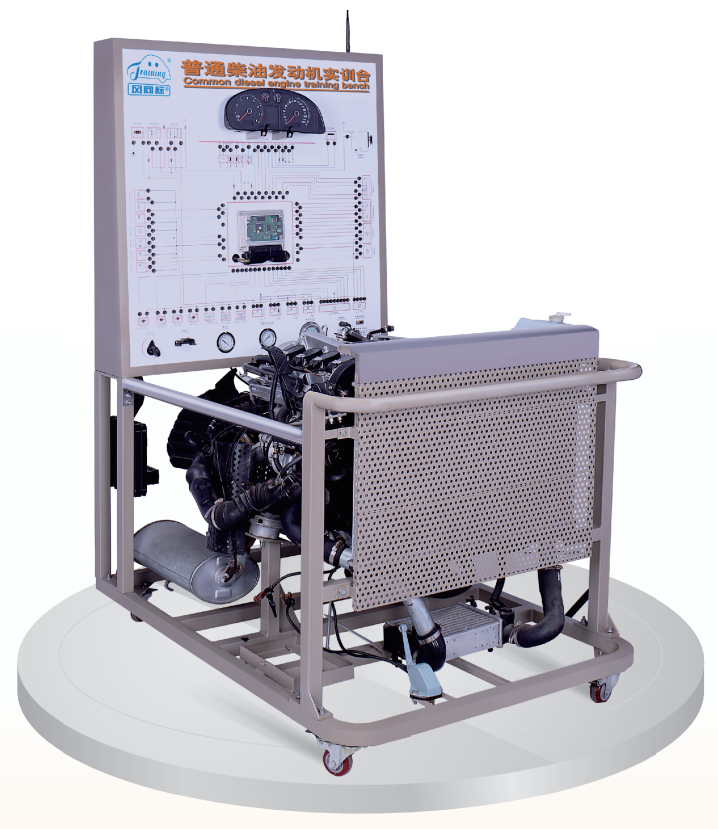

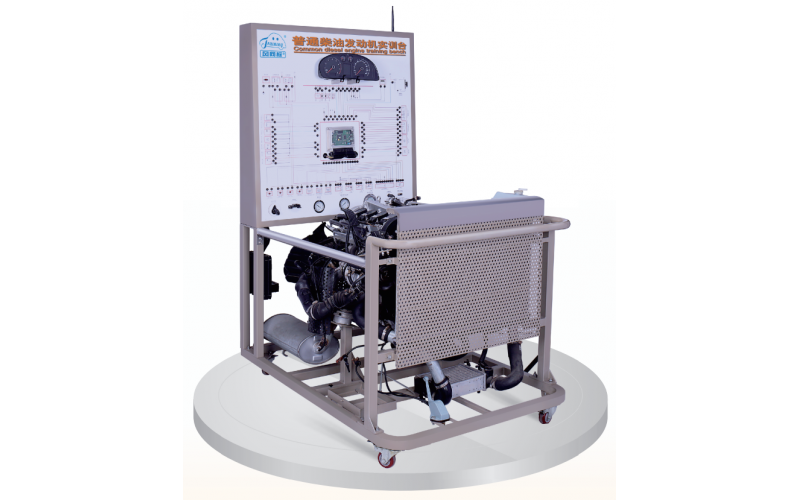

該設備采用普通柴油發動機為基礎，可運行發動機，進行起動、加速、減速等工況的實踐操作，真實展示普通柴油發動機的組成結構和工作過程。適用于中高等職業技術院校、普通教育類學院和培訓機構對發動機和維修實訓的教學需要。

技術參數

外形尺寸∶ 1400×1000×1800mm（長×寬×高）

工作電源∶ DC 12V

燃油標號∶依地理位置

油箱容積∶ 10L

工作環境溫度∶-40℃～+50℃

基本配置

檢測控制面板、組合儀表、點火開關、發動機總成、燃油箱、油門控制裝置、進、排氣管（帶保護罩）、水箱（含不銹鋼保護罩）、蓄電池、繼電器、電源總開關、智能化故障設置和考核系統、移動臺架（帶自鎖腳輪裝置）

適用機型∶

五十鈴4JB1

常柴4缸

洋馬、九保田等

功能特點

·真實可運行的普通柴油發動機，充分展示普通柴油發動機的組成結構和工作過程。

·示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖與工作原理示意圖，表面噴涂光油;學員可直觀對照電路圖和實物，認識和分析電子燃油噴射系統的工作原理。

·實訓臺面板上安裝有儀表，可實時顯示發動機轉速、水溫、機油壓力燈、充電指示燈等參數變化。

·實訓臺面板上安裝有檢測端子、可直接在面板上檢測各繼電器、電磁閥、傳感器等管腳的電信號，如電阻、電壓、電流、信號等。

·實訓臺配備有手動油門裝置，可方便對發動機加速減速。

·實訓臺配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。

·實訓臺底座采用鋼結構焊接，表面采用噴烤漆工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

·配備智能化故障設置和考核系統（詳細介紹見附 1)

配套軟件

普通柴油機實訓軟件（詳細介紹見附2）
