產品簡介

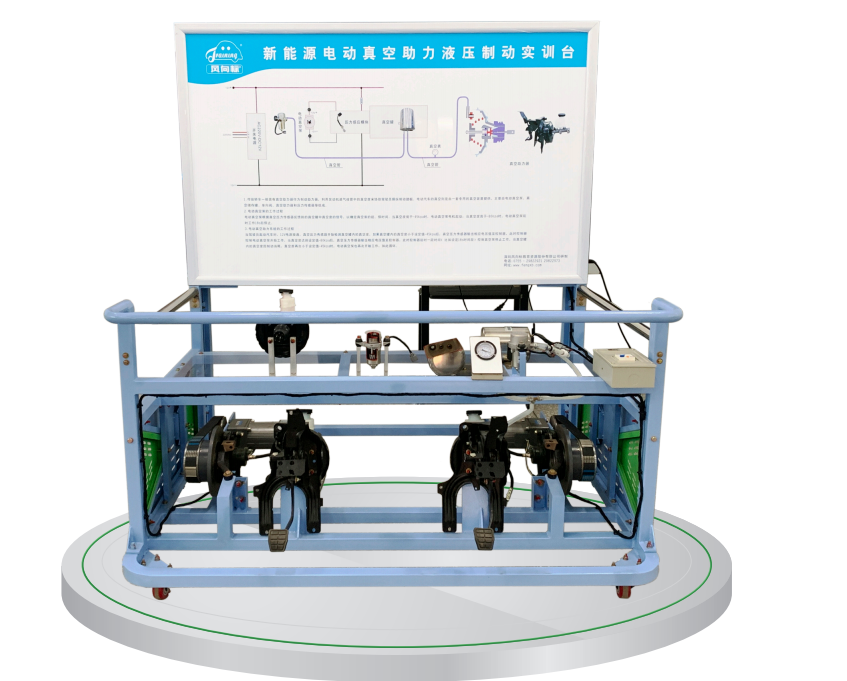

選用主流純電動汽車電動真空助力液壓制動零部件，呈現新能源電動真空助力液壓制動組成結構、連接控制關系、運行參數，通過真空表顯示真空度，使學員認識真空泵工作原理，并培養學員對電動真空助力故障分析和處理能力。

產品特點

1. 各部件清晰的安裝于臺架上以及真實的電氣連接方式，便于學員拆裝的同時也在連線過程掌握電動真空助力液壓制動零部件拆裝要點。

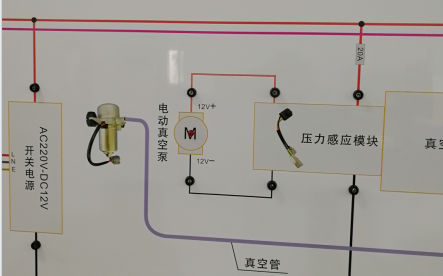

2. 教板上通過發光二極管直觀的標識真空泵的工作狀態，對制動踏板操作，觀察其并測量數據，讓學員掌握純電動真空助力工作原理。

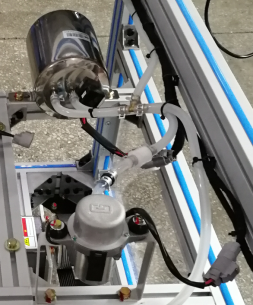

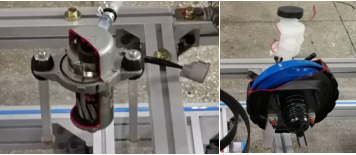

3. 設備配備解剖的真空泵總成，真空罐總成，助力器帶泵總成，清晰再現電動真空助力系統各主要零部件內部結構。

4. 設備配備一套不帶真空助力系統，實際感知與真空助力區別，進而讓學員了解真空助力系統在整車制動系統作用。

5. 主要零部件低壓控制接插口并接檢測接插口，學員借助檢測儀器，擁有電動助力系統故障排除的能力。

實訓項目

1. 真空壓力檢測

2. 電動真空泵故障排除

3. 真空壓力傳感器故障排除

4. 制動助力總成故障排除

5. 剎車踏板不能剎車故障排除

6. 剎車踏板較重故障排除

配套資源

實訓指導書（詳細講解各部件的結構組成，工作原理等），PPT課件。
