簡介：

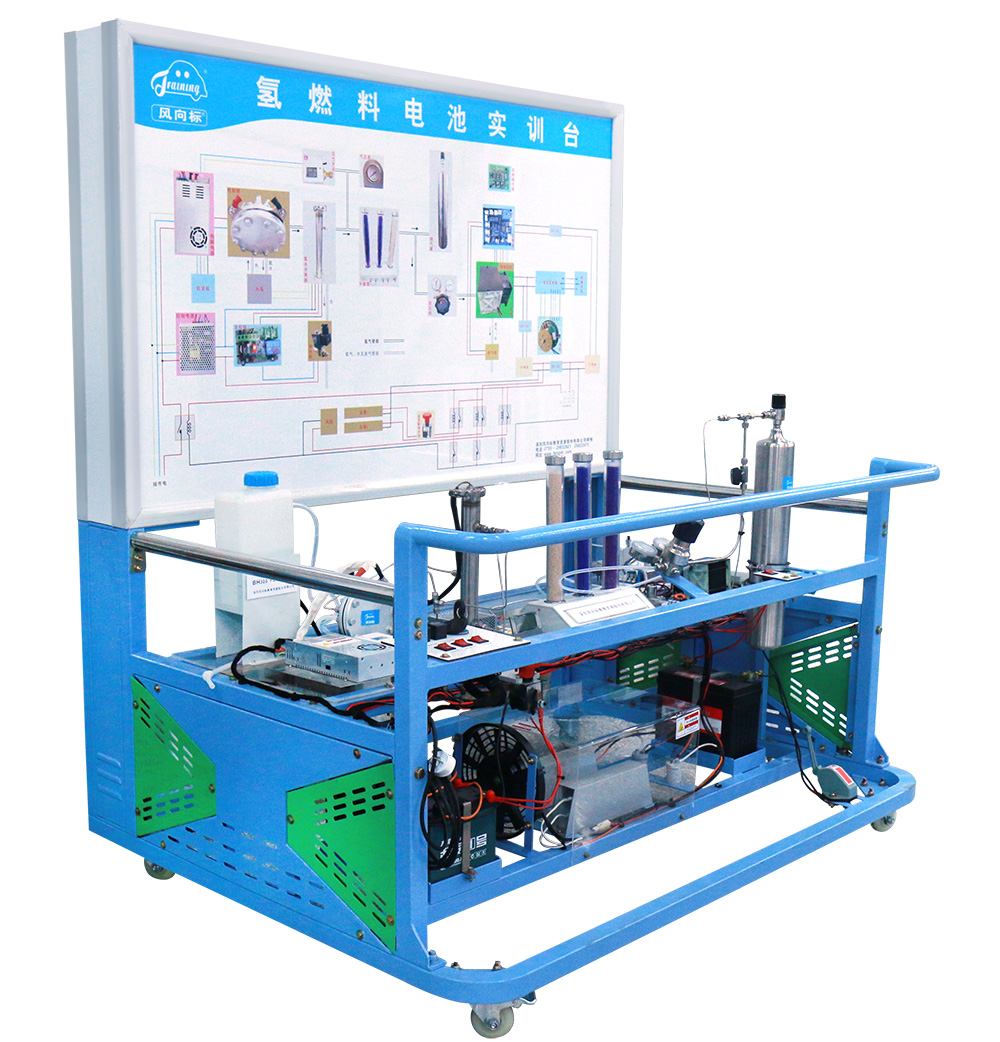

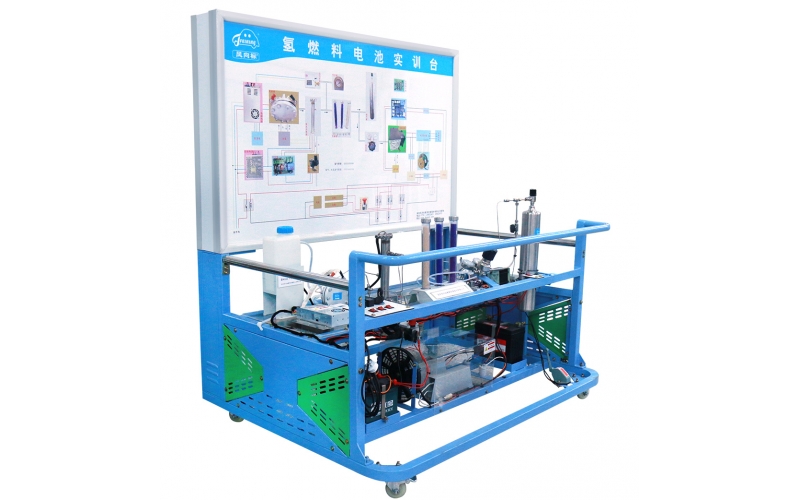

實訓臺配備輕型、高效、節能、環保的高科技電解純水型氫氣發生器及其控制系統，為氫燃料電池提供氫氣源；選用風冷自增濕型質子交換膜燃料電池（PEMFC）及其控制系統，和儲氫裝置、儲能電池、功率模塊、散熱裝置等組合成氫燃料電池系統核心部件實訓系統。

讓學員快速掌握電解水制氫裝置的具體結構及電解水制氫的工作原理和具體操作流程，儲氫裝置的結構特點與氫氣儲運的操作要點，PEM型氫燃料電池的結構與工作原理和運行參數。

產品特色：

1. 制氫系統按照實際電解水制氫時的工作狀態布置，完整展現制氫，干燥，儲氫的整個過程；

2. 制氫系統具備智能控制功能，水箱、氫水分離等位置出現故障，或氫氣壓力過高會報警，同時電解電源會自動斷開，保護電解水裝置與管路系統；。

3. 制氫系統裝備數字顯示屏，直觀展現氫氣的電解速率；水電解產生的氧氣排入大氣；制氫系統生產的氫氣純度達到99.99%以上；

4. 干燥后的氫氣經高壓導氣管進入儲氫瓶；

5. 風冷金屬雙極板質子交換膜氫燃料電池（PEMFC）系統的電堆、冷卻系統、控制系統、控制操作系統等主要部件與電氣連接方式與實際一致。

6. 配有制氫系統電路與氣路連接以及氫燃料電池的工作原理與電路連接示意圖，展示各部件之間的連接控制關系。

實訓項目：

1. 了解電解水制氫的工作原理。

2. 了解電解水制氫的工供電系統控制原理。

3. 了解儲氫裝置。

4. 了解氫燃料電池供電系統控制原理。

5. 了解氫燃料電池供電系統主要零部件功能。

6. 熟悉氫燃料電池供電系統各種狀態下等參數變化規律。

7. 熟悉氫燃料電池供電系統常見故障現象，學會查找故障原因

配套資料：實訓指導書，PPT課件，教學軟件/視頻
